QUAD

ESL2812, ESL2912

Electrostatic Loudspeaker



未知なる世界がさらに進化 — NEW ESLの誕生
1957年ESLの誕生から55年。

最新のマテリアルとハイテクノロジーによって磨かれたそのサウンドは、まさに「究極の限界」と言っても過言ではないほどに完成されました。 NEW ESLサウンドの美しくみずみずしい豊かな音楽性は、クオードファンと待ちこがれた音楽ファンへの最高の贈り物です。


Electrostatic Loudspeaker

ESL 2812
本体価格:¥2,100,000/pair (納品まで90日の目安になります。)
ESL 2912
本体価格:¥2,600,000/pair (納品まで90日の目安になります。)

特徴

Attention to Details
詳細へのこだわり

音源の心臓部:パワーユニットエレメント電極が同心円状のパターンを描くパネル。
ESL2812は4枚、ESL2912は6枚を使用しています。

Precision Engineering
精緻なエンジニアリング

最初に、高電圧のボルテージを発生させるパワーサプライの設計についてQuadのエンジニアは検証しました。
部品を対称的に配列し部品間の距離の適正化を図り、最適な絶縁をなす部品のレイアウトは、コンポーネント間のPCB基板の沿面全体をフローする電磁フローを極限まで減少させました。
新しいPCBレイアウトによる優れた配線デザインは、ターミナル位置等、可能な限り線材の長さを短くするよう工夫が凝らされ、電磁フローの影響を引き下げています。
Vishay製の抵抗やMurata製のセラミックコンデンサーなど、オーディオファイル部品を含む、使用部品の変更が行われました。
信号の経路部品ではありませんが、これらの部品は成極電圧の一定性に大きく影響を与え、結果として、音楽再生時に作り出されるの信号の純度と精度を一層高めています。



Final Touches
究極の仕上を求めて

エレメントのダイナミックな改善にあわせて、あらゆる室内空間にマッチさせるようデザインを一新。スピーカーの機械的な方面も強化されました。
エレメント取付けの為のシャーシ構造や骨組みを強化をはかり、共振を低減。エレメントを覆うネットクロスは、外観仕上のみならずより上級の音の透過性をもたらす素材を採用。グリルサポートのアンダーライイングも見直され、リブを強化、レゾナンスの可能性を減らしています。

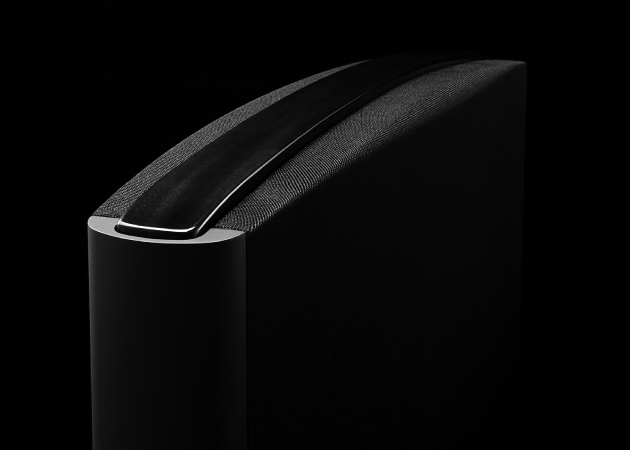

スピーカーのトップはピアノ仕上げ、トップとサイドを高密度のプライウッドで囲むことで、フレーム自体のレゾナンスの影響を一層排除しました。
保護回路作動時に、前面のQUADロゴを点滅させます。
部屋の明るさに応じて QUADロゴの輝度を連続的に調整可能。
あらゆるところにあるオーディオ愛好家やオーディオファイルを感嘆させるする価値のあるこれら新しいESLは見ても聴いても 卓越したパフォーマンスと藝術的ステートメントを提供しています。

ワイドでフラットな周波数特性と優れた過渡特性で、全域にわたり歪率1%以下を実現

超軽量の極薄膜振動板を全面で均一にドライブすることでパルス性の信号にも対応し完全に再生(ESL2905 28Hz~23kHz)、 驚異的な歪率1%以下を実現し、素晴らしいトランジェントとハイスピード再生、優れた分解能、そしてリニアリティの優れた音場空間を再現します。

音質劣化の無いキャビネットレス構造

振動板面積が大きくフレームのみでキャビネットを必要としないため、従来型スピーカーにつきまとう不要振動、共振などによる音質劣化が少なく、 透明感、スピード感のあるサウンド再生を実現。

エネルギーロスを激減させた新構造体

筐体のフレーム部分に制振性のある高剛性アルミ合金を基礎構造体として採用し、合わせて本体パネル上端部とベース後部間に テンションアジャスター付きのスチールバーを連結させることにより全体が一体化され剛性を飛躍的に向上させたため、 微小な前後振動の動きを防ぐことによってエネルギーロスを大幅に減少させ、とくに豊かな低域量感が一層向上しました。

低域の解像度を向上させる傾斜振動板パネルを採用

振動パネルに3度の上向き傾斜を採用。フロアセッティングで最適のリスニングポジションが得られ、 床からの反射を軽減させることで、さらに低域の解像度を高めました。

新開発の入力トランスの採用

オーディオ信号の昇圧に、新開発のCコアトランスを採用。 通過帯域が広く高効率で位相シフトが少ないため音場空間の再現性を向上。

強力な保護回路を搭載

不慮のアクシデントに素早く対処するためのリミッター回路を搭載。異常・過大入力信号や不慮のショートを瞬時に 検知しスピーカーに流さないため保護システムを搭載し、過駆動時にスピーカーを保護。常に安定した状態で音楽を楽しめます。

スペック

モデル ESL2812 ESL2912
型式フルレンジ エレクトロスタティック
振動板超軽量(0.5g/㎡)フィルム
パネル数46
タイムディレイ8分割連続同心円リング
出力音圧レベル86dB (2.83V RMS/1m)
定格インピーダンス
最大許容入力55V55V
周波数特性37Hz - 21kHz (-6dB)32Hz - 21kHz (-6dB)
再生可能周波数33Hz - 23kHz28Hz - 23kHz
歪率1000Hz以上 0.15%
100Hz以上 0.5%
50Hz以上 1.0%
1000Hz以上 0.15%
100Hz以上 0.5%
50Hz以上 1.0%
消費電力6W6W
シャーシー構造高剛性アルミ合金/スティールバー付き
外形寸法(H×W×D)(※)1070×690×380mm1470×690×380mm
重量35kg(1台)44kg(1台)
JANコード45460632005764546063200873

※外形寸法 : スパイク取付時、高さは25~55mm高くなります。
